‍在射频和微波测试领域，信号的稳定性与准确性是衡量测试结果可靠性的关键指标，避免出现仪器饱和、失真、损坏等问题。而固定衰减器是信号调平的无源器件之一，广泛应用于信号源、频谱仪、网络分析仪、接收机测试中。今天我们来聊聊固定衰减器在射频测试系统中的应用。

一、固定衰减器

固定衰减器是一种能够在特定频率范围内提供恒定衰减量的无源射频器件，主要用于在不改变信号波形的前提下，按预设比例降低信号功率，单位通常以分贝（dB）表示。与可变衰减器不同，固定衰减器的衰减量在制造时即已确定，无法在使用过程中调节。

固定衰减器常见的拓扑结构包括T型、π型和桥接T型等。这些结构通过精确设计的电阻值匹配系统特征阻抗（如50Ω或75Ω），在实现功率衰减的同时，保持良好的输入/输出驻波比（VSWR）和宽频带响应。

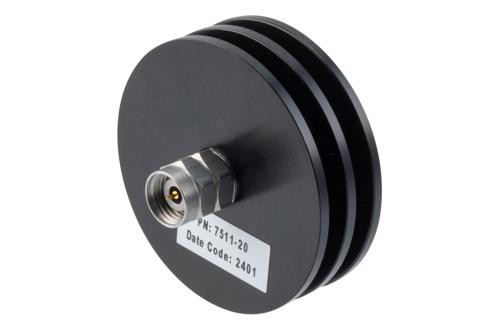

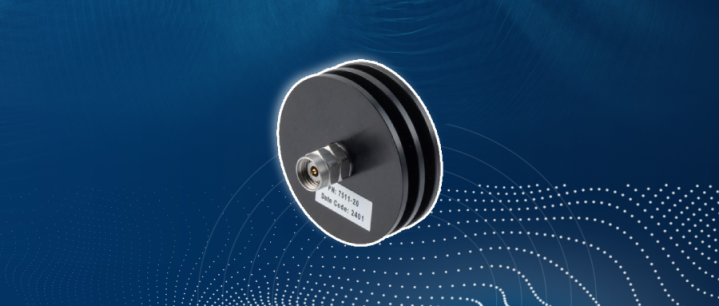

20 dB 固定衰减器, 2.4mm 公头转2.4mm 母头， 铝制外壳，最高可达5W，DC ~ 50 GHz

二、固定衰减器在射频测试系统中应用

在射频测试系统中，信号调平是指通过外部手段使接收端信号幅度维持在理想工作区间，以确保测量设备（如频谱仪、网络分析仪或ADC）工作在线性区域，避免饱和或信噪比过低。固定衰减器因其稳定性高、响应一致性好，成为实现这一目标的射频器件。

应用主要有：

1）保护测试设备：当被测信号功率可能超出接收机安全输入范围时，串入适当衰减量的固定衰减器可有效防止前端过载或损坏。例如，在功率放大器输出测试中，常在频谱仪前接入10dB或20dB固定衰减器，既保护仪器，又保证信号不失真。

2）改善阻抗匹配：在传输链路中，若源端或负载端存在轻微失配，可能引起反射和驻波，影响测量精度。固定衰减器具有一定的“去耦”作用，其插入损耗可降低反射信号的影响，从而提升系统整体的匹配性能。

3）校准调平：在系统校准过程中，固定衰减器可作为已知参考元件，用于验证测试链路的线性度或补偿路径损耗。例如，在自动测试设备（ATE）中，通过切换不同衰减值的固定衰减器，可实现多量程信号调平，确保全动态范围内的测量一致性。

4）噪声系数测试辅助：在Y因子法测量低噪声放大器（LNA）噪声系数时，需在热负载与冷负载之间切换，并保证输入功率恒定。固定衰减器可帮助稳定输入信号幅度，减少因功率波动引入的测量误差。

相比可变衰减器，固定衰减器在信号调平中的优势在于其长期稳定性、温度漂移小、无机械磨损，且成本较低。尤其在批量测试或长期监测场景中，其可靠性远优于需要频繁调节的可变器件。

总之，固定衰减器虽结构简单，但在射频测试系统的信号调平有着重要的作用。合理选用固定衰减器并正确配置，可显著提升测试结果的准确性与可重复性，是射频工程师工具箱中不可或缺的基础元件。
